背景技能：
現在的公共不銹鋼垃圾桶大多采取標準矩形或圓柱形，常用的結構有一體式、開蓋式兩種，兩種結構均配置內箱，一體式包含箱體，投進口和回收口三部分。開蓋式包含箱體，投進口和箱蓋三部分，有時也省去投進口，只有箱體和箱蓋兩部分。
目前有些公共不銹鋼垃圾桶上設有煙灰盒，便利吸煙者吸煙使用。但是，因?yàn)槲雌较⒌臒燁^或煙灰跟垃圾在一起，容易形成著火危險。
技能實現要素：
為了戰勝現有技能的缺乏，本實用新型的意圖之一在于提供一種滅煙結構，其能處理公共垃圾桶存在著火危險的問題。
本實用新型的意圖之二在于提供一種不銹鋼垃圾桶，其能處理公共不銹鋼垃圾桶存在著火危險的問題。
為了到達上述意圖之一，本實用新型所選用的技能計劃如下：
一種滅煙結構，其包含煙灰盒、蓄水盒和提拉組件；所述煙灰盒的頂部開口，煙灰盒的底部設有透水孔；所述蓄水盒坐落煙灰盒的下方，且蓄水盒的頂部開口，蓄水盒的開口的內徑大于煙灰盒的外徑；所述提拉組件，用于操控蓄水盒上升，以使所述煙灰盒容置在所述蓄水盒內。
優選的，所述提拉組件包含拉手和拉桿，拉桿的頂部與拉手銜接，拉桿的底部穿過煙灰盒的底部并與蓄水盒銜接。
優選的，所述拉手高于煙灰盒的開口。
為了到達上述意圖之二，本實用新型所選用的技能計劃如下：
一種垃圾桶，其包含用于盛裝垃圾的垃圾箱體以及用于固定如意圖之一所述的滅煙結構的煙灰盒箱體，所述煙灰盒箱體坐落垃圾箱體的一側。
優選的，所述垃圾箱體的數量為兩個，所述煙灰盒箱體坐落兩個垃圾箱體之間。
優選的，所述垃圾桶還包含一框體，所述框體由上板、左邊板、底板和右側板順次銜接構成，垃圾箱體和煙灰盒箱體均固定在底板上，而且坐落左邊的垃圾箱體與左邊板固定銜接，坐落右側的垃圾箱體與右側板固定銜接。
優選的，上板與垃圾箱體和/或煙灰盒箱體的頂部具有必定間隔。所述間隔為300-400mm。所述間隔為330mm。
相比現有技能，本實用新型的有利效果在于：
設計有滅煙結構，在吸煙者吸煙結束后，能夠便利將煙頭或煙灰進行平息處理，防止不銹鋼垃圾桶里的垃圾焚燒，而且，還能夠清除殘留在煙灰盒上的煙灰，對城市環境進行美化。
對本實用新型做進一步描繪：

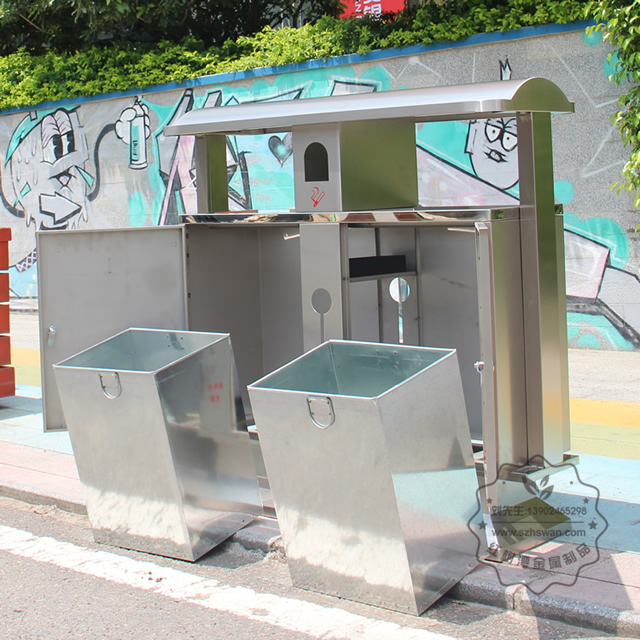

本施行例公開了一種垃圾桶，其包含框體7、用于盛裝垃圾的垃圾箱體6以及用于固定滅煙結構的煙灰盒箱體5。本施行例的垃圾箱體6的數量為兩個，所述煙灰盒箱體5坐落兩個垃圾箱體6之間。
所述框體7由上板701、左邊板702、底板703和右側板704順次銜接構成，垃圾箱體6和煙灰盒箱體5均固定在底板703上，而且坐落左邊的垃圾箱體6與左邊板702固定銜接，坐落右側的垃圾箱體 6與右側板704固定銜接。上板701與垃圾箱體6和煙灰盒箱體5的頂部具有必定間隔，所述間隔為300-400mm，本施行例優選為 330mm。本施行例的框體7選用不銹鋼板材制成。選用框體7將垃圾桶6和煙灰盒箱體5固定起來，比較牢固，整體效果杰出。
所述滅煙灰結構詳細包含煙灰盒1、蓄水盒 2和提拉組件。所述煙灰盒1的頂部開口，煙灰盒1的底部設有透水孔101。所述蓄水盒2坐落煙灰盒1的下方，且蓄水盒2的頂部開口，蓄水盒2的開口的內徑大于煙灰盒的外徑，從而使煙灰盒1容置于蓄水盒2內。所述提拉組件，用于操控蓄水盒2上升，以使所述煙灰盒1容置在所述蓄水盒2內。
本施行例的提拉組件包含拉手3和拉桿4，拉桿4的頂部與拉手 3銜接，拉桿4的底部穿過煙灰盒1的底部并與蓄水盒2銜接。所述拉手3高于煙灰盒1的開口。
吸煙者在不銹鋼垃圾桶周圍吸煙時，能夠把煙灰丟在煙灰盒1內，煙灰殘留在煙灰盒1底部。當吸煙者要離開，把煙頭丟在煙灰盒1內后，經過上拉拉手3，能夠?qū)⑿钏?往上提升，使煙灰盒1整體容置在蓄水盒2內，蓄水盒2內的水經過透水孔101進入煙灰盒1內，從而對煙頭和煙灰進行平息，而且也對煙灰盒1進行清洗，非常便利，也防止了煙頭和煙灰會對垃圾形成焚燒危險的風險。
對本領域的技能人員來說，可根據以上描繪的技能計劃以及構思，做出其它各種相應的改動以及形變，而所有的這些改動以及形變都應該歸于本實用新型權利要求的維護規模之內。
技能特征：
1.一種滅煙結構，其特征在于，包含煙灰盒、蓄水盒和提拉組件；所述煙灰盒的頂部開口，煙灰盒的底部設有透水孔；所述蓄水盒坐落煙灰盒的下方，且蓄水盒的頂部開口，蓄水盒的開口的內徑大于煙灰盒的外徑；所述提拉組件，用于操控蓄水盒上升，以使所述煙灰盒容置在所述蓄水盒內。
2.如權利要求1所述的滅煙結構，其特征在于，所述提拉組件包含拉手和拉桿，拉桿的頂部與拉手銜接，拉桿的底部穿過煙灰盒的底部并與蓄水盒銜接。
3.如權利要求2所述的滅煙結構，其特征在于，所述拉手高于煙灰盒的開口。
4.一種不銹鋼垃圾桶，其特征在于，包含用于盛裝垃圾的垃圾箱體以及用于固定如權利要求1-3任意一項所述的滅煙結構的煙灰盒箱體，所述煙灰盒箱體坐落垃圾箱體的一側。
5.如權利要求4所述的垃圾桶，其特征在于，所述垃圾箱體的數量為兩個，所述煙灰盒箱體坐落兩個垃圾箱體之間。
6.如權利要求5所述的不銹鋼垃圾桶，其特征在于，還包含一框體，所述框體由上板、左邊板、底板和右側板順次銜接構成，垃圾箱體和煙灰盒箱體均固定在底板上，而且坐落左邊的垃圾箱體與左邊板固定銜接，坐落右側的垃圾箱體與右側板固定銜接。
7.如權利要求6所述的垃圾桶，其特征在于，上板與垃圾箱體和/或煙灰盒箱體的頂部具有必定間隔。
8.如權利要求7所述的垃圾桶，其特征在于，所述間隔為300-400mm。
9.如權利要求8所述的垃圾桶，其特征在于，所述間隔為330mm。
技能總結
本實用新型公開了一種滅煙結構及垃圾桶。該滅煙結構包含煙灰盒、蓄水盒和提拉組件；所述煙灰盒的頂部開口，煙灰盒的底部設有透水孔；所述蓄水盒坐落煙灰盒的下方，且蓄水盒的頂部開口，蓄水盒的開口的內徑大于煙灰盒的外徑；所述提拉組件，用于操控蓄水盒上升，以使所述煙灰盒容置在所述蓄水盒內。本實用新型能處理公共不銹鋼垃圾桶存在著火危險的問題。
